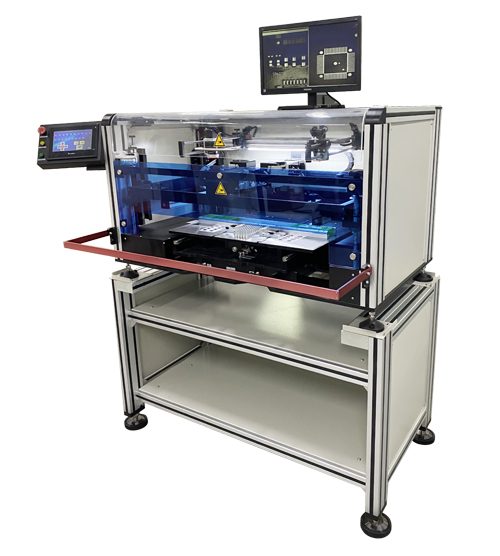

簡介

特大的印刷面積SP600 : 最大可達600mm x 400mm。
SP600L : 最大可達600mm x 600mm。 軟件化控制刮刀及脫網速度配合功能強大的易用軟件，用戶可靈活地根據實際要求，設置各種動作和速度，使印刷達到完美無瑕的效果。 高性能的垂直脫網設計獨特的兩對滾珠導軌系統，實現垂直脫網，能有效避免脫網時錫漿剝落，使印刷的錫漿效果更飽滿更精密。 雙路高倍放大鏡頭可視化對位系統搭配了雙路高倍放大電子鏡頭，使PCB的對位更輕松，更快捷，更精確。

操作簡易

步驟 1 把PCB板放入固定在可滑動的工作臺上 步驟 2按下IN鍵，工作臺自動會移動至鋼網下 步驟 3按下DOWN鍵, 鋼網會自動降下 步驟 4利用放大鏡頭, 操作員可以輕易地調整工作臺的X丶Y軸及角度, 以對準位置 步驟 5按下START鍵, 括刀會自動把錫漿刷印於PCB板上

系統規格

SP600 / SP600L
	鋼網框尺寸 :	350 x 350mm to 815 x 500mm (SP600) 350 x 350mm to 815 x 736mm (SP600L)
	印刷范圍 :	最大 600mm x 400mm (SP600) 最大 600mm x 600mm (SP600L)
	PCB尺寸 :	最大 650mm x 410mm (SP600) 最大 650mm x 650mm (SP600L)
	X軸及Y軸可調尺寸 :	+/- 13 mm
	可調印刷角度 :	+/- 3,5°
	背面零件高度 :	25 mm
	Z軸尺寸 :	0 - 35 mm
	重復精度 :	+/- 0.01 mm
	功率 :	220V(AC), 800W
	體積 :	1402mm x 962mm x 1001mm ( Wx D x H ) (SP600) 1402mm x 1323mm x 1001mm ( W x D x H ) (SP600L)
	重量 :	163kg (SP600) / 204kg (SP600L)

* AUTOTRONIK公司保留更改產品設計與規格的權利，屆時恕不另行通知
